9.2. 가상메모리

Virtual Memory 2

이화여자대학교 반효경 교수님의 운영체제 강의를 요약한 내용입니다. 틀린 부분이 있다면 지적해주시면 감사하겠습니다. 강의 링크

1. 다양한 캐슁 환경

1.1. 캐슁 기법

• 한정된 빠른 공간(=캐쉬)에 요청된 데이터를 저장해 두었다가 후속 요청시 캐쉬로부터 직접 서비스하는 방식
  • 느린 저장장치까지 갈 필요가 없다.
  • 디스크(더 느림)와 물리메모리(빠름)
• paging system 외에도
  • cache memory(cpu가 메인메모리 접근 시에 사이에 캐시메모리 확인)
  • buffer caching : 파일시스템에 대한 read/write 요청을 메모리에서 빠르게 서비스하는 방법
  • Web caching : 읽어온 웹 페이지를 저장했다가 보여주기. 지리적으로 떨어진 것 극복
    등 다양한 분야에서 사용

1.2. 캐쉬 운영의 시간 제약

• replacemnt 알고리즘 : 삭제할 항목을 결정하는 일에 지나치게 많은 시간이 걸리는 경우 실세 시스템에서 사용할 수 없음
• Buffer caching이나 Web caching의 경우(=대부분의 경우)
  • O(1) 에서 O(log n) 정도까지 허용
• Paging system인 경우
  • page fault인 경우에만 OS가 관여한다.
  • 반대로 페이지가 이미 메모리에 존재하는 경우 참조시각 등의 정보를 OS가 알 수 없다.
  • O(1)인 LRU의 list조작 불가능. 메모리에 이미 있는 페이지는 운영체제가 관여하지 않기 떄문.

1.3. LRU, LFU 알고리즘의 구현의 경우

1.3.1. LRU 구현

• 세로로 뻗은 LinkedList 생각, 제일 위에가 오래전에 참조된 페이지.
• 제일 위에 있는 페이지 쫓아내면 됨.
• 메모리 내에서 다시 참조되면 빼서 맨 아래로 이동시켜준다.
• O(1) complexity

1.3.2. LFU 구현

• 한줄로 줄세우기 생각해보기. 맨 위에는 참조횟수 적은 페이지.
• 맨 위에 쫓아내기
• 메모리 내에서 다시 참조되면, 어디까지 내려갈 수 있는지 직접 비교해야 한다. 최악의 경우 O(n) complexity
• 헤결 : heap에 구현, O(log n) complexity

1.4. Paging System에서 LRU, LFU 가능한가?

• 애초에 주소변환은 하드웨어적으로 해결한다.
• 문제 : invalid -> page fault 발생 -> I/O필요, trap -> OS개입 : 해당 경우만 운영체제가 개입하기 떄문에 운영체제는 반쪽짜리 정보만 가진다.

1.4.1. 접근 시간, 참조횟수를 알 수 있는가?

• 운영체제는 메모리에서 참조횟수가 제일 적은 페이지를 쫓아내야하는데, 찾을 수 있는가?
  • 불가하다. 해당 프로세스에서 요청한 페이지가 이미 메모리에 있다면, 운영체제에 cpu가 넘어가지 않고, 하드웨어적으로 주소변환해서 cpu를 읽어들인다. 접근 시간을 알 수 없다.
• 반대로 page fault 발생 시, 디스크를 접근하면서 운영체제로 cpu가 넘어가므로, 디스크의 페이지가 메모리에 올라온 시간을 알 수 있다.
• page fault시에만 운영체제에게 정보가 주어지기 때문에 결국에는 반쪽짜리 정보만 얻게 된다.

1.4.2. LRU 구조

• page fault에 의해 운영체제가 개입하므로 LinkedList에 새로 들어온 것을 매달아줄 수 있다.
• 하지만 다시 참조되면(메모리에 이미 있음, OS 개입x), LinkedList를 끊어서 옮기는 작업을 할 수 없다.

1.4.3. 결론

• LRU, LFU는 사실 Pagaing system에서는 사용 못함.
• buffer caching, web caching 등에선 사용 가능.

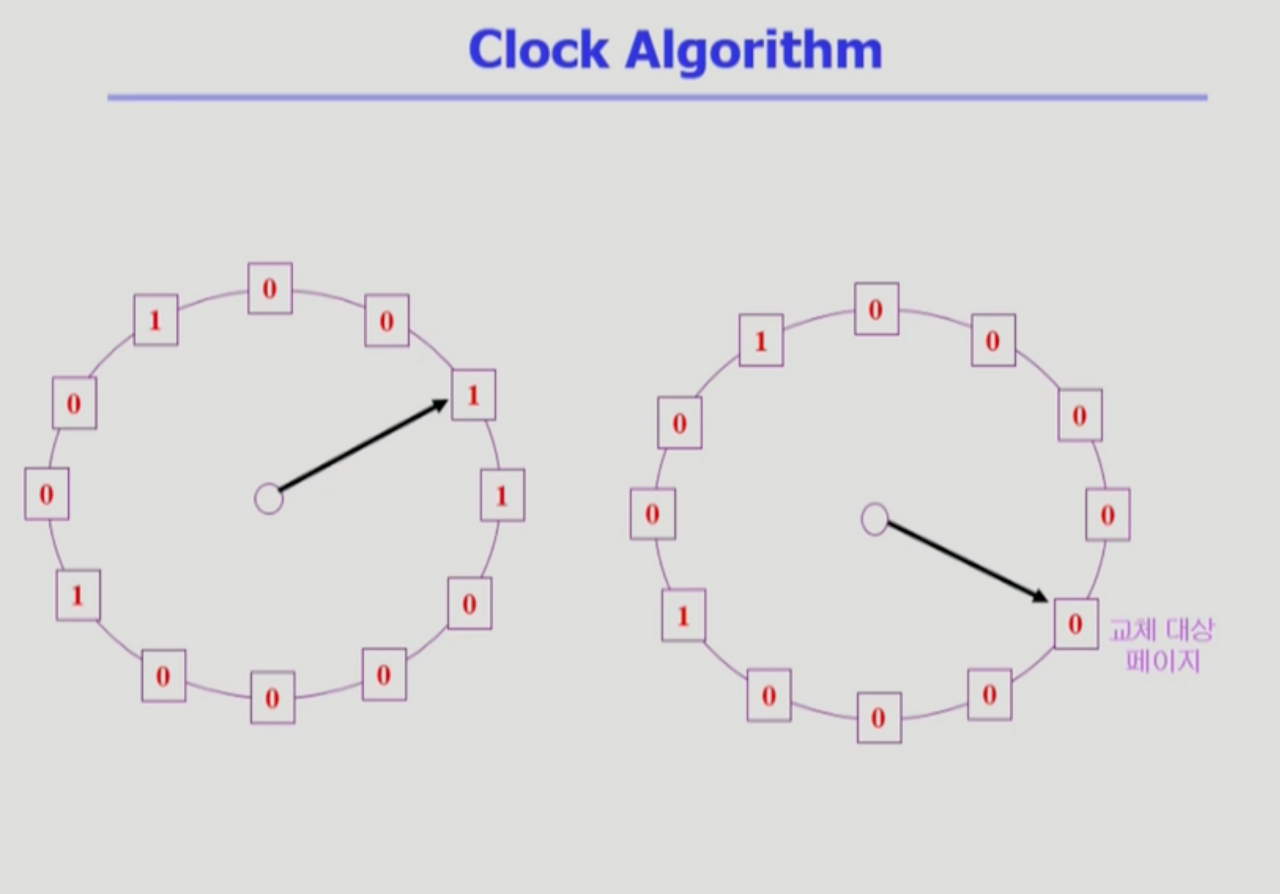

2. Clock Algorithm

2.1. 설명

• LRU의 근사(approximation) 알고리즘
  • 적어도 시계가 한바퀴 돌때까지 참조 안된 페이지를 쫓아낼 수 있다. 어느정도 유사 효과.
• Second chance algorithm, NUR , NRU(Not Recently Used)
• 하드웨어가 페이지들을 참조할때, reference bit을 1로 세팅,
• 교체 대상 페이지 선정(circular list). 0 찾을때까지 이동
• 운영체제는 이동하면서 1을 0으로 바꾸고, 0인 것을 발견 시 교체.
• LRU처럼 가장 오래된 것을 쫓아내지는 못한다.
• 한 바퀴 되돌아와서도(=second chance)0 이면 replace
• 자주 사용되는 페이지라면 second chance가 올 때 1
• LinkedList에서 페이지를 이동시키는 일 등은 운영체제가 못하기 떄문에 하드웨어가 reference bit를 세팅해준다. 운영체제는 그 비트를 주기적으로 클리어시키면서 0인 것을 쫓아내는 것이다.

2.2. 개선

• reference bit과 modified bit (dirty bit)을 함께 사용
• reference bit = 1 : 최근에 참조된 페이지
• modified bit = 1 : 최근에 변경된 페이지 (I/O를 동반하는 페이지)
  • modified bit = 0 인 경우, 디스크에서 올린 후 write 발생한 적이 없다. 쫓아낼때 그저 삭제.
  • modified bit = 1 적어도 한번은 수정한 페이지. backing store에 반영 후 지워야 한다.

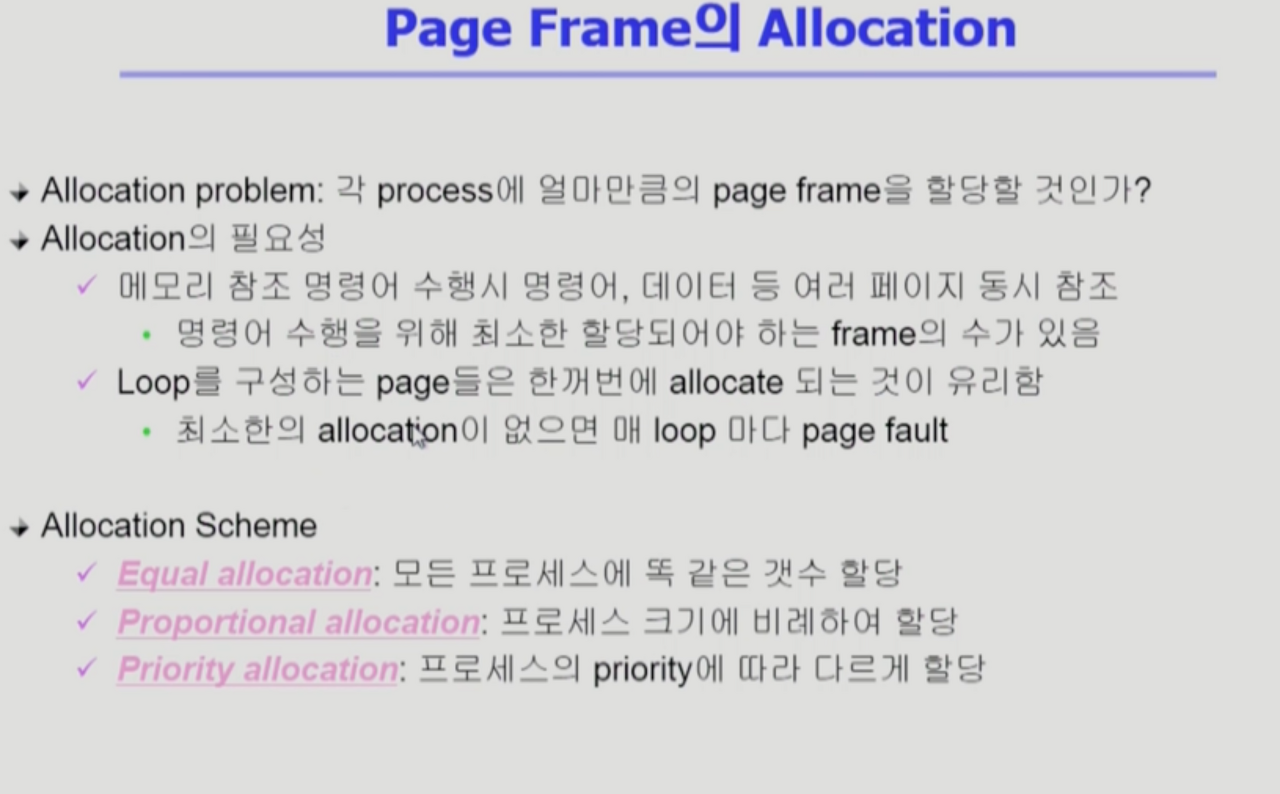

3. Page Frame의 Allocation

• 사실상 프로그램마다 페이지를 나누어 메모리에 올리기떄문에, 메모리에 다양한 프로그램의 페이지들이 존재한다. 여태 그것들을 그저 오래된 순서로 처리하는 등의 방식을 사용했다. 하지만 실제로는 프로그램이 같이(같은 프로그램이 뭉태기로) 올라와있어야 더 효율적이다.

3.1. 필요성

• 명령어, 데이터 등 여러 페이지 동시 참조하는 경우
• 3개의 페이지가 특정 for문을 구성한다면? -> 3개의 페이지가 모두 있으면 for문이 계속 잘 돌아간다. 한꺼번에 allocate 되는 것이 유리함.

3.2. Allocation Scheme들

• 특정 프로그램이 메모리를 전부 점유한다면?

3.2.1. Eqaul allocation

• 모든 프로세스에 똑같은 갯수 할당 -> 프로그램마다 필요한 페이지양이 다르다.

3.2.2. Proportional allocation

• 프로세스 크기에 비례하여 할당 -> 같은 프로그램도 시간에 따라 필요한 페이지 갯수가 다를 수 있다.

3.2.3. Priority allocation

• 프로세스의 priority에 따라 다르게 할당

3.3. Global vs. local Replacement

3.3.1. Global replacement

• 굳이 미리 할당하지 않고, 알아서 알고리즘을 사용하면 그때그때 프로세스별로 할당량이 조절된다.

3.3.2. Local replacement

• 메모리 할당을 한다면, 각각의 프로그램에 메모리가 주어짐.
• 할당된 frame 내에서만 replacement

4. Thrashing

• 어떤 프로그램의 어느정도의 최소 메모리가 할당조차안되면, page fault가 자주 일어난다.
• 최소한의 page frame 할당이 안돼서 page fault가 지나치게 많이 일어나는 경우

4.1. 언제 일어날까?

• 메모리에 동시에 올라간 프로그램이 늘어남에 따른 cpu의 이용률
  • 메모리에 프로그램이 하나만 올라갔을때는, cpu utiliazation이 낮다. I/O하러가면 cpu가 놀기도 한다.
  • 메모리에 두 개가 올라가면, I/O가도 다른 프로그램이 쓴다. 이용률 증가
  • 개수가 올라갈수록, 점점 올라간다.
  • 어느순간 이용률 뚝 떨어짐 왜? thrashing 발생해서.
  • 멀티프로그래밍 degree가 너무 올라가면서, 각 프로그램이 가진 메모리 용량이 대단히 작아지고, page fault가 빈번히 발생.
  • 어떤 프로그램이 cpu를 잡더라도 page fault가 일어나기때문에, cpu 이용률이 낮아진다.

4.2. 과정

1. 최소한의 페이지 프레임 할당받지 못함
2. page fault rate 매우 높아짐
3. cpu utilization이 낮아짐
4. OS는 MPD(Multiprogramming degree)를 높여야 한다고 판단
5. 또 다른 프로세스가 시스템에 추가(higher MPD)
6. 프로세스 당 할당 frame 수가 더욱 감소
7. 프로세스는 page의 swap in/ swap out으로 매우 바쁨, 오히려 cpu는 대부분의 시간에 한가함

• low throughput

막기 위해서는?

• Multiprogramming degree 조절(어느정도 메모리 확보 할 수 있도록)

5. Thrashing 해결책들 (global replacement)

5.1. Working-Set Model

5.1.1. Locality of reference

• 프로세스는 특정 시간 동안 일정 장소만을 집중적으로 참조하는 것
• 특정 시간 집중적으로 참조되는 해당 page들의 집합을 locality set이라 함 Working-Set 알고리즘에서는 working set이라고 함

5.1.2. Working-set Model

• Locality에 기반하여 프로세스가 일정 시간 동안 원활하게 수행되기 위해 한꺼번에 메모리에 올라와 있어야 하는 page 들의 집합을 Working Set이라 정의함
• Working Set 모델에서는 process의 working set의 전체가 메모리에 올라와 있어야 수행되고 그렇지 않을 경우 모든 frame을 반납한 후 swap out(suspend)
  • multiprogramming degree가 너무 높아서 working set 보장 불가 시 전체 반납해버림
• Thrashing 방지
• Multiprogramming degree를 결정

5.2. Working-Set Algorithm

• working set은 미리 알 수가 없다. (정확히 모름) 그래서 과거를 통해 추정한다.




5.2.1. working set의 결정

• working set window를 통해 알아냄
• 창을 뚫는다. working set은 델타시간만큼의 Time interval사이에 참조된 서로 다른 페이지들의 집합이다. 위 그림의 경우 왼쪽하단을 보면 window크기 만큼의 참조된 페이지들의 중복을 제거한 것이 working set이다.
• 해당 프로그램에게 5개 페이지 프레임을 줄 수 있으면 1,2,5,6,7을 올리고, 다 못주면 swap out
• working set의 크기가 바뀔 수 있다.
• working set에 속한 page는 메모리에 유지, 속하지 않은 것은 버림. 즉, 참조된 후 델타시간 동안 해당 page를 메모리에 유지하고 버린다.
• Process들의 워킹 셋 사이즈 합이 페이지 프레임 수보다 큰 경우
  • 일부 process를 swap out 시켜 남은 process의 working set을 우선적으로 충족 (MPD를 줄임)
• working set을 다 할당하고도 page frame이 남는 경우
  • swap out 되었던 프로세스에게 working set을 할당(MPD를 키움)

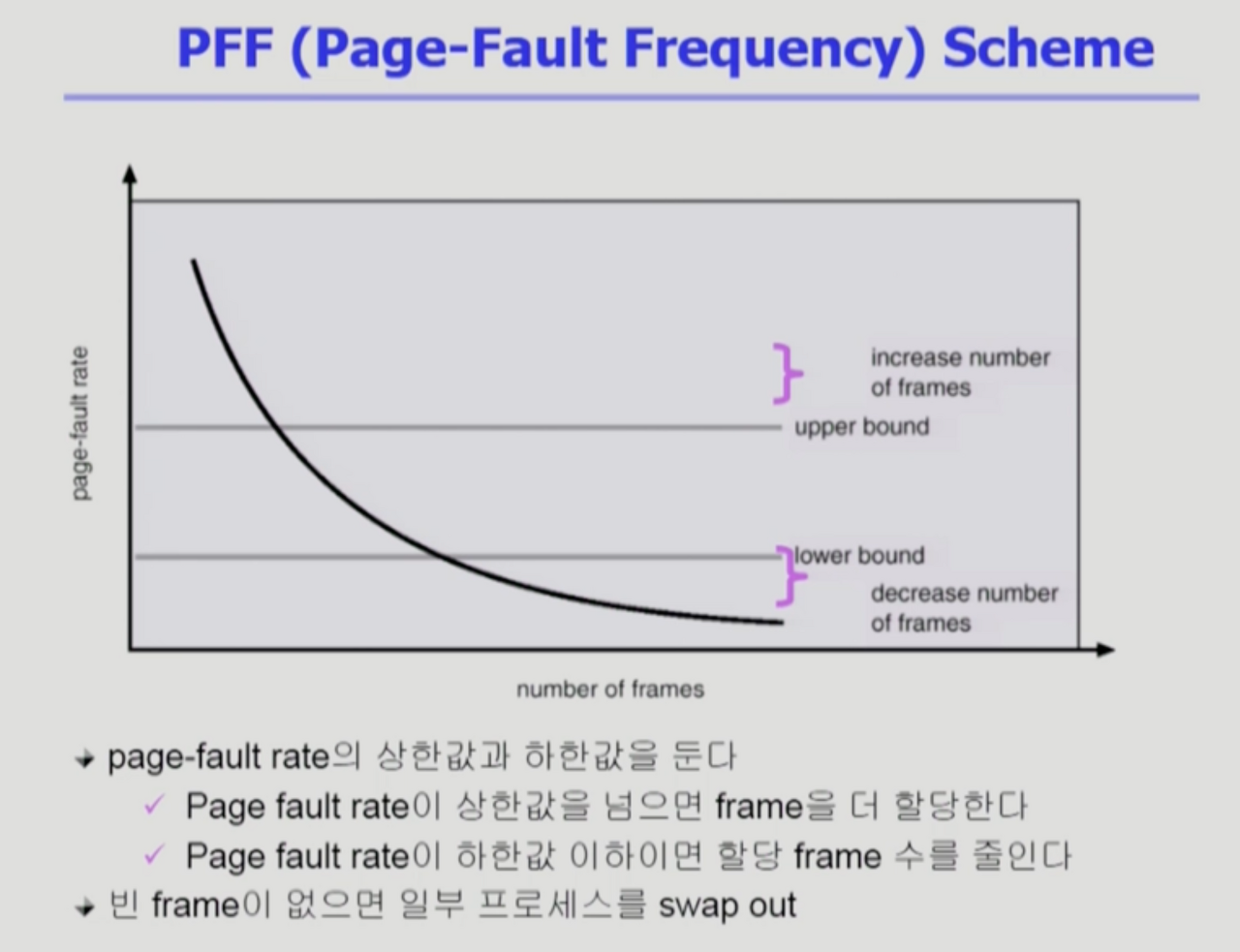

5.3. PFF(Page-Fault Frequency) Scheme

• 먼저 페이지 폴트를 얼마나 내는지 본다.
• 페이지 폴트를 많이 일으키면 더 준다. rate의 상한과 하한을 두고 일정 수준의 페이지 폴트를 유지하게 한다.
• (빈 프레임)페이지 폴트가 빈번한데 더 줄 메모리가 없으면, 그냥 해당 프로그램을 통째로 swap out 시켜서 남아있는 프로그램이라도 잘 유지하는 방향

5.4. Page Size의 결정

• Page size를 감소시키면
  • 페이지 수 증가
  • 페이지 테이블 크기 증가 (엔트리 수가 많아짐)
  • Internal fragmentation 감소
    • 잘게 자르기때문에, 내부 조각 감소
  • Disk transfer의 효율성 감소
    • Seek/rotation vs. transfer
    • 디스크는 seek 시간이 오래 걸리기때문에, 가능한 많은 양을 올리는게 좋다.
  • 필요한 정보만 메모리에 올라와 메모리 이용이 효율적
    • Locality의 활용 측면에서는 좋지 않음.
• Trend
  • 메모리 크기도 점점 커지는데, 페이지 사이즈가 너무 작으면, 페이지 테이블도 너무 커진다. 최근에는 큰 크기의 페이지를 사용하는 메모리 시스템 이야기도 나온다.
