11.1 디스크 관리와 스케줄링

Disk Management & Scheduling 1, 2

이화여자대학교 반효경 교수님의 운영체제 강의를 요약한 내용입니다. 틀린 부분이 있다면 지적해주시면 감사하겠습니다. 강의 링크

1. Disk Structure

1.1. logical block

• 저장은 섹터로 되어있지만, 외부에서는 논리적인 블록단위로 디스크를 바라본다.
  • ex. 배열의 몇번째 원소를 달라 라는 식으로 요청
• 디스크의 외부에서 보는 디스크의 단위 정보 저장 공간들
• 주소를 가진 1차원 배열처럼 취급
• 정보를 전송하는 최소 단위

1.2. Sector

• 디스크 관리의 최소 단위
• Logical block이 물리적인 디스크에 매핑된 위치
• Sector 0은 최외곽 실린더의 첫 트랙에 있는 첫 번째 섹터이다.
  • 공통적으로 0에는 부팅 관련 정보

1.3. physical formatting (Low_level formatting)

• 디스크를 처음 만들때 섹터단위로 나눈다. 디스크를 컨트롤러가 읽고 쓸 수 있도록 섹터들로 나누는 과정이다.
• 각 섹터는 header + 실제 data(보통 512 bytes) + trailer로 구성
• header와 trailer는 sector number, ECC(Error-Correcting Code) 등의 정보가 저장되며 controller가 직접 접근 및 운영
  • ECC는 본 데이터를 요약한 코드같은 것이다. 해쉬함수를 생각하면 된다. 예시로 나중에 데이터를 꺼내갈때, header와 trailer를 같이 읽는데, 거기에 header나 trailer에 저장되있던 ECC와 ECC를 만든값을 비교해서 같으면 베드섹터안나고 잘 저장되어있구나 확인하는 것. 좋은 해시함수 같은 것을 사용하면 상당부분 에러를 검출 가능하다. ECC의 규모에따라 에러의 검출뿐 아니라 수정까지 가능한 경우도 있다.

2. 디스크 실행까지

2.1. Partitioning

• physical formating 후에 섹터 영역들을 묶는 것. ex) 하드디스크 하나를 사서 c드라이브, d드라이브로 파티셔닝하면 서로 다른 논리적 디스크가 된다.
• 디스크를 하나 이상의 실린더 그룹으로 나누는 과정
• OS는 이것을 독립적 disk로 취급(logical disk)

2.2. Logical formatting

• 파티션에 파일 시스템을 설치(만드는)하는 것
• FAT, inode, free space 등의 구조 포함

2.3. Booting

1. 처음 부팅시 메모리는 비어있다. cpu는 메모리만 접근가능, 하드디스크는 직접 접근을 못한다. 그렇다면 어떻게?..
2. 전원이 나가더라도 내용이 유지되는 소량의 메모리인 ROM -> 전원을 키면 cpu제어권이 ROM으로 간다. -> ROM에 있는 "small bootstrap loader"의 실행된다.
3. "small bootstrap loader"가 sector 0 (boot block)을 load하여 실행하도록 지시
4. sector 0은 "full Bootstrap loader program" 실행.
5. full Bootstrap loader program은 파일시스템에서 운영체제 커널의 위치를 찾아 실행하라고 명령한다. OS를 디스크에서 load하여 실행한다.

3. 디스크 접근 시간

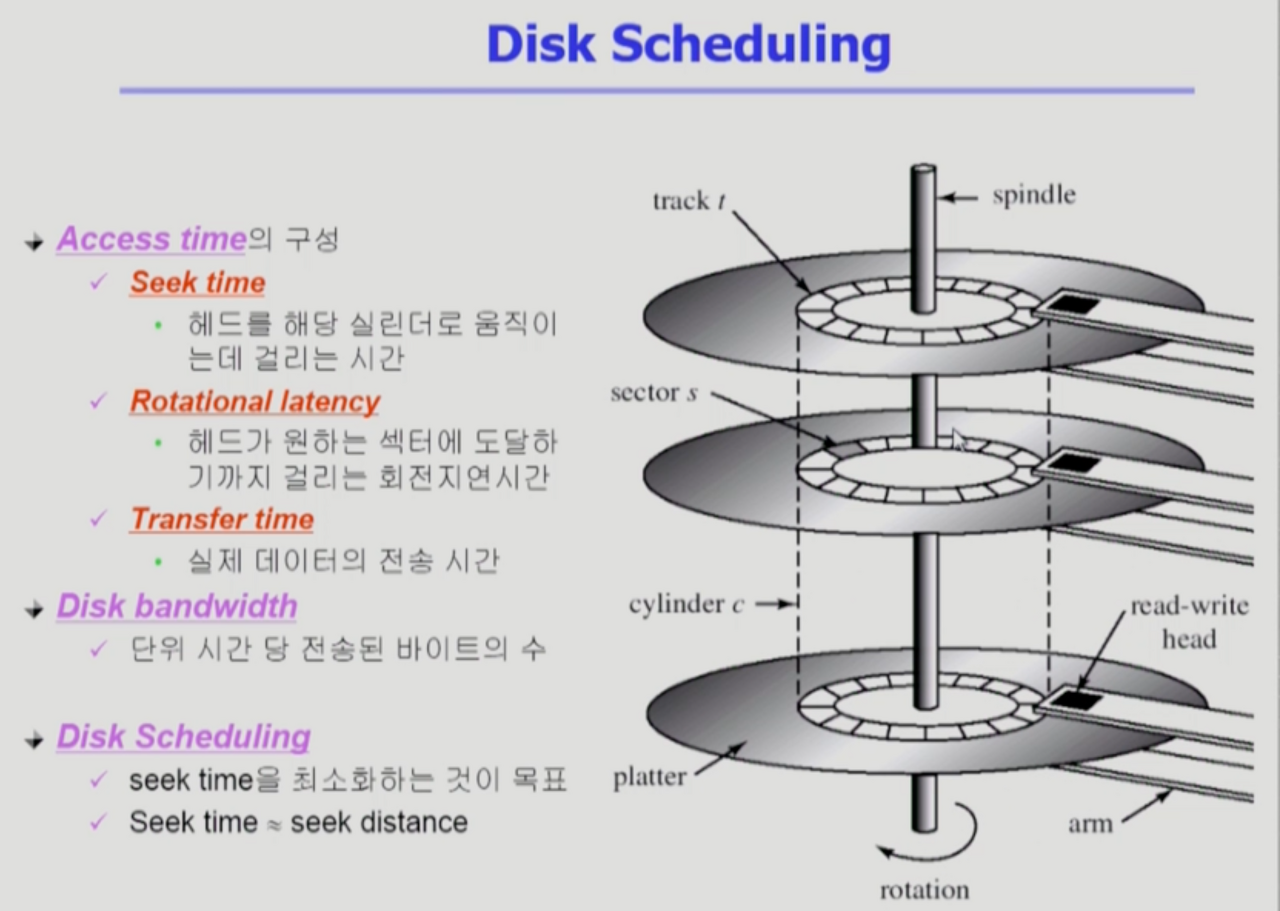

3.1. Access time의 구성

3.1.1. Seek time

• 헤드를 해당 실린더로 움직이는데 걸리는 시간
  • 안쪽 -> 바깥쪽 , 바깥쪽 -> 안쪽
  • 같은 트랙에 위치한 곳들을 모은 것을 실린더라고 부름. 트랙이란 말과 비슷하게 사용됨.
  • 가장 큰 시간구성요소. 기계장치가 이동하기 때문에 반도체 등에 비해 매우 느리다.
    • 한번의 seek로 많은 양을 처리하면 유리한 이유.

3.1.2. Rotational latency

• 헤드가 원하는 섹터에 도달하기까지 걸리는 회전지연시간
  • seek time의 1/10 정도로 적은 시간 규모 차지

3.1.3. Transfer time

• 실제 데이터의 전송 시간
  • 굉장히 작은 시간 차지

3.2. Disk bandwidth

• 단위 시간 당 전송된 바이트의 수

3.3. Disk Scheduling

• seek time을 최소화하는 것이 목표
• Seek time ~ seek distance

4. Disk Scheduling Algorithm

• 사실은 스케줄링 알고리즘이 구현되는 곳이 대부분 디스크 내부가 아니기때문에, (보통 운영체제쪽) 정확한 실린더 위치를 모를 수 있다. 스케줄러는 논리블럭 번호를 보고 스케줄을 하고, 대부분 맞아떨어진다. 내부에서 sector단위를 이용하는 것도 가능은 하다.

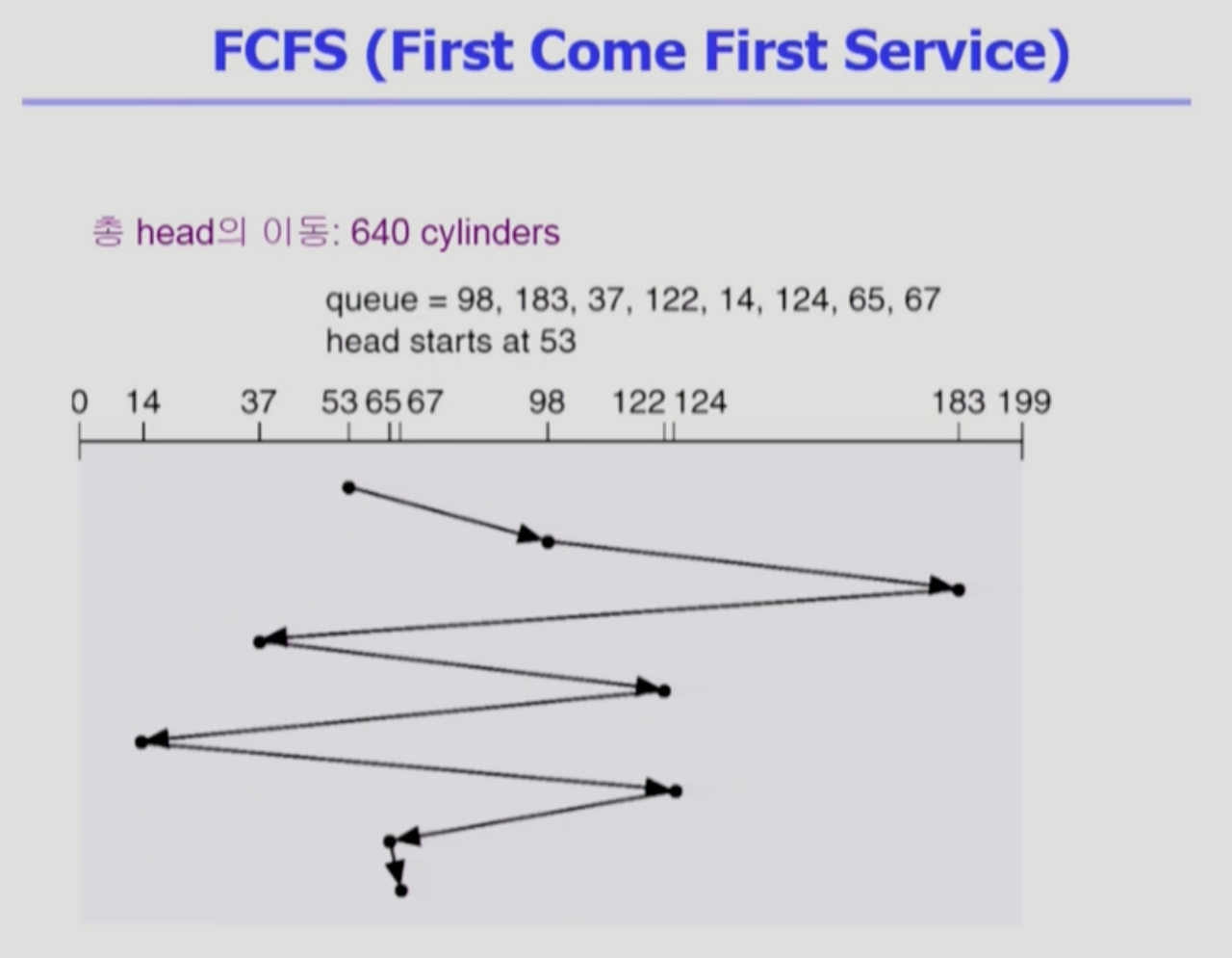

4.1. FCFS (First Come First Service)

• 그냥 들어온 순서대로 처리
• 안쪽과 바깥쪽이 번갈아 요청이 들어오는 경우 seek time이 늘어나 비효율적여진다.

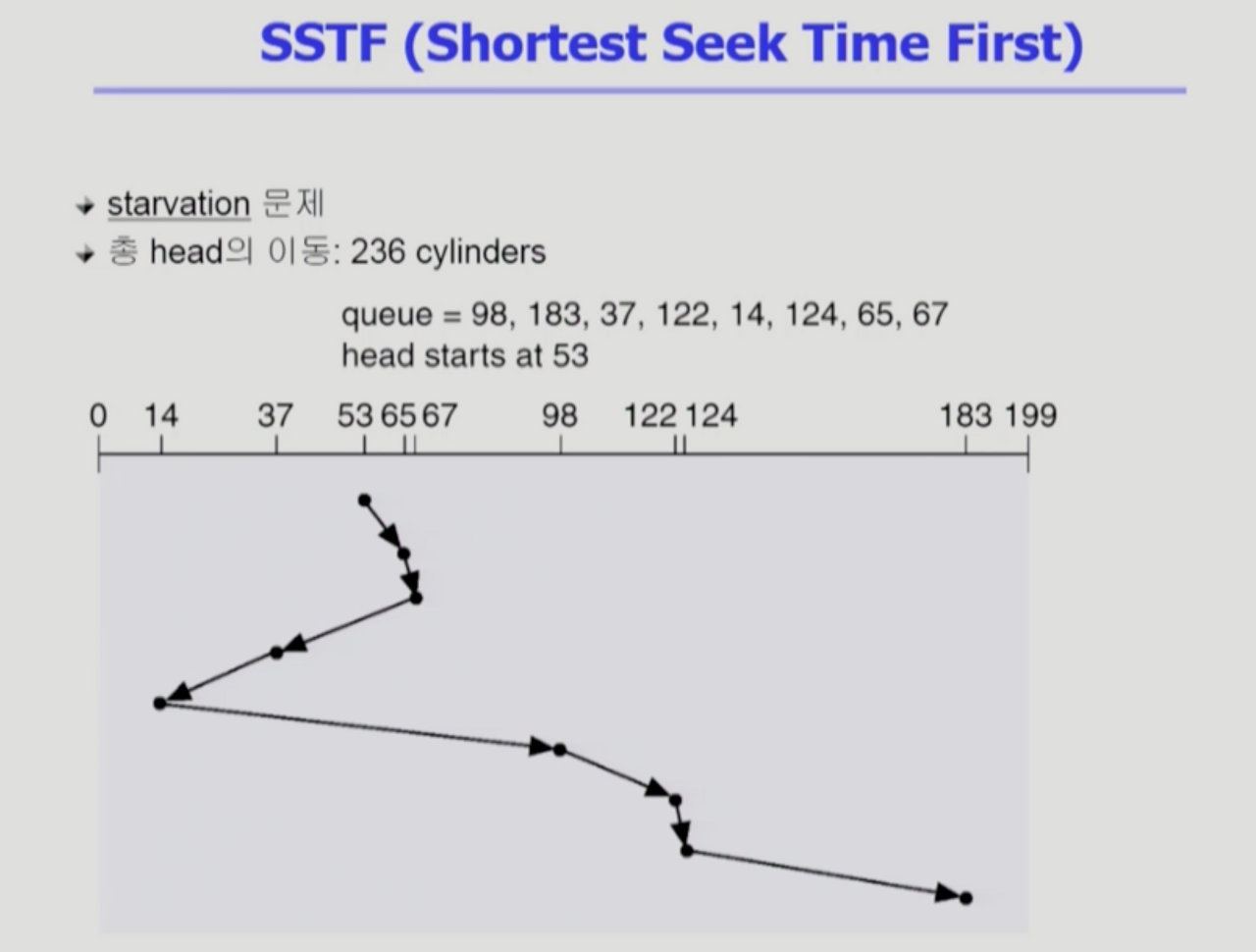

4.2. SSTF (Shortest Seek Time First)

• 제일 가까운 요청 먼저 처리
• starvation 문제. 한쪽에만 머물 가능성이 있다.

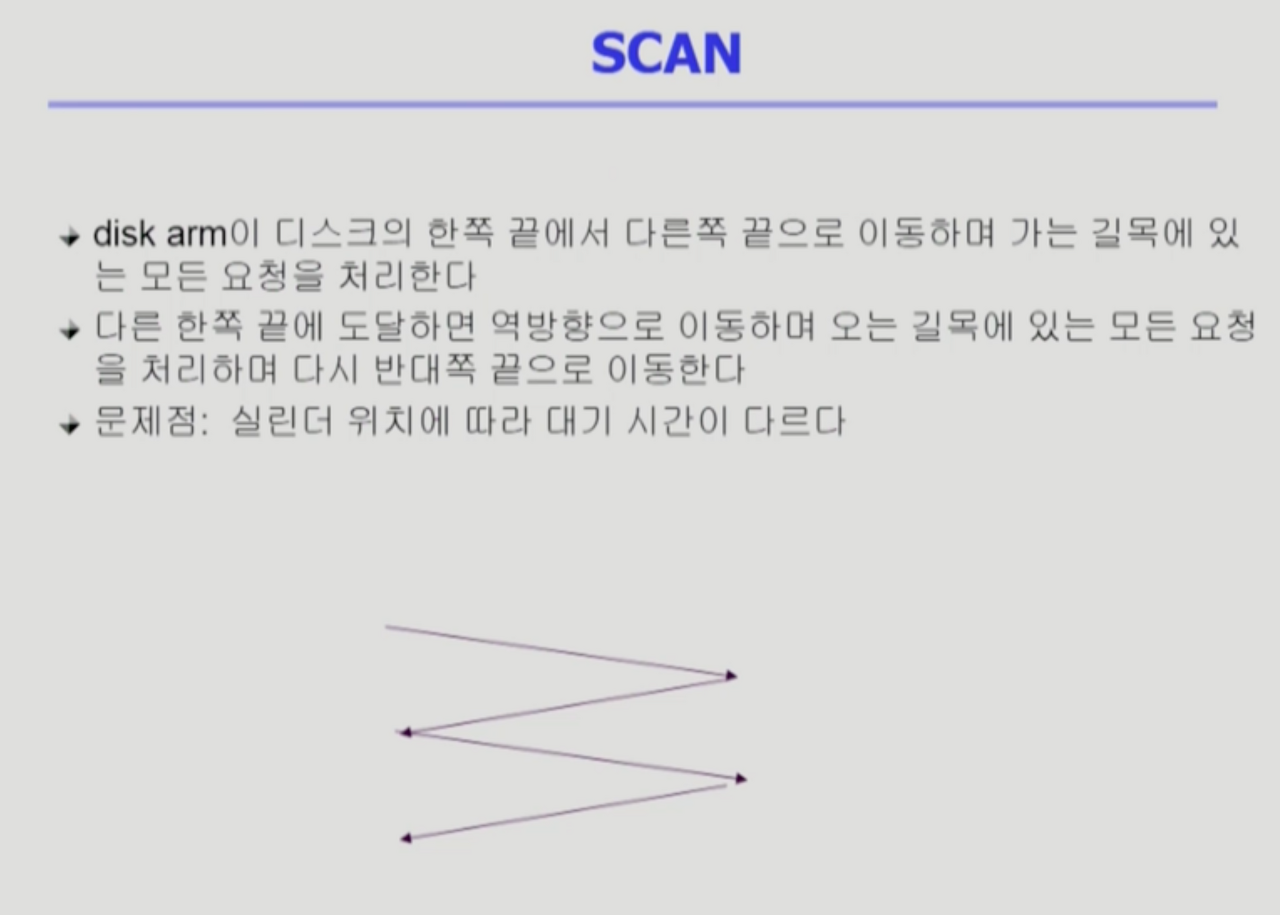

4.3. SCAN

• 엘레베이터 스케줄링이라고도 한다. 기본적으로 디스크 스케줄링은 SCAN에 기반해서 사용한다.
• disk arm이 디스크의 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 길목에 있는 모든 요청을 처리한다.
• 다른 한쪽 끝에 도달하면 역방향으로 이동하며 오는 길목에 있는 모든 요청을 처리하며 다시 반대쪽 끝으로 이동한다.
• 문제점 : 실린더 위치에 따라 대기시간이 다르다. 최악의 경우 왕복 전체를 기다려야한다. (가장자리의 요청인데, 헤드가 막 떠난 경우)

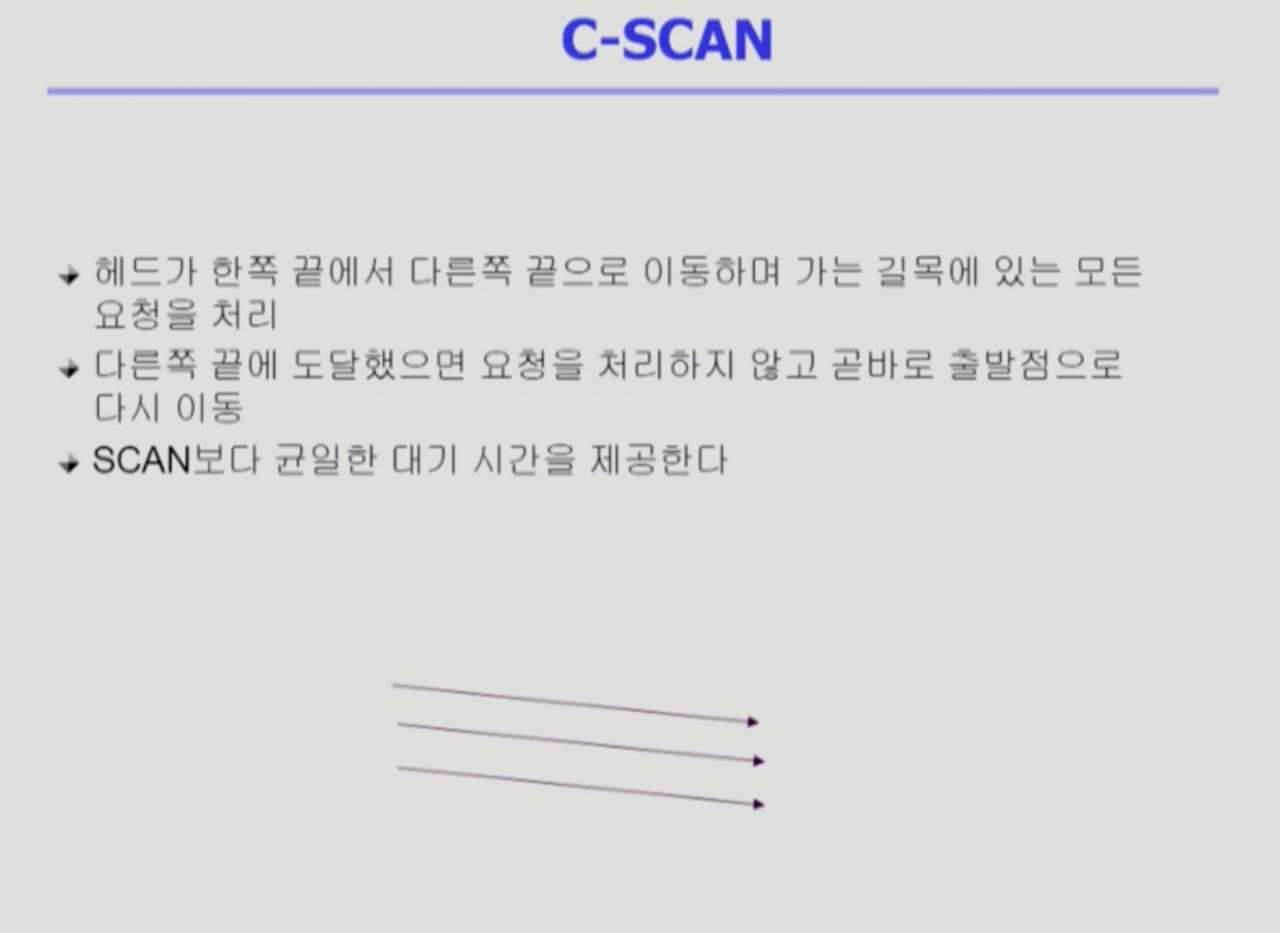

4.4. C-SCAN

• Circular SCAN
• 헤드가 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 길목에 있는 모든 요청을 처리
• 다른쪽 끝에 도달했으면 요청을 처리하지 않고 곧바로 출발점으로 다시 이동
• 이동 거리는 길어질 수 있으나, SCAN보다 균일한 대기 시간을 제공한다.

4.5. N-SCAN

• SCAN의 변형
• 일단 arm이 한 방향으로 움직이기 시작하며 그 시점 이후에 도착한 job은 되돌아올 때 service
• 더 균일한 대기시간 분포

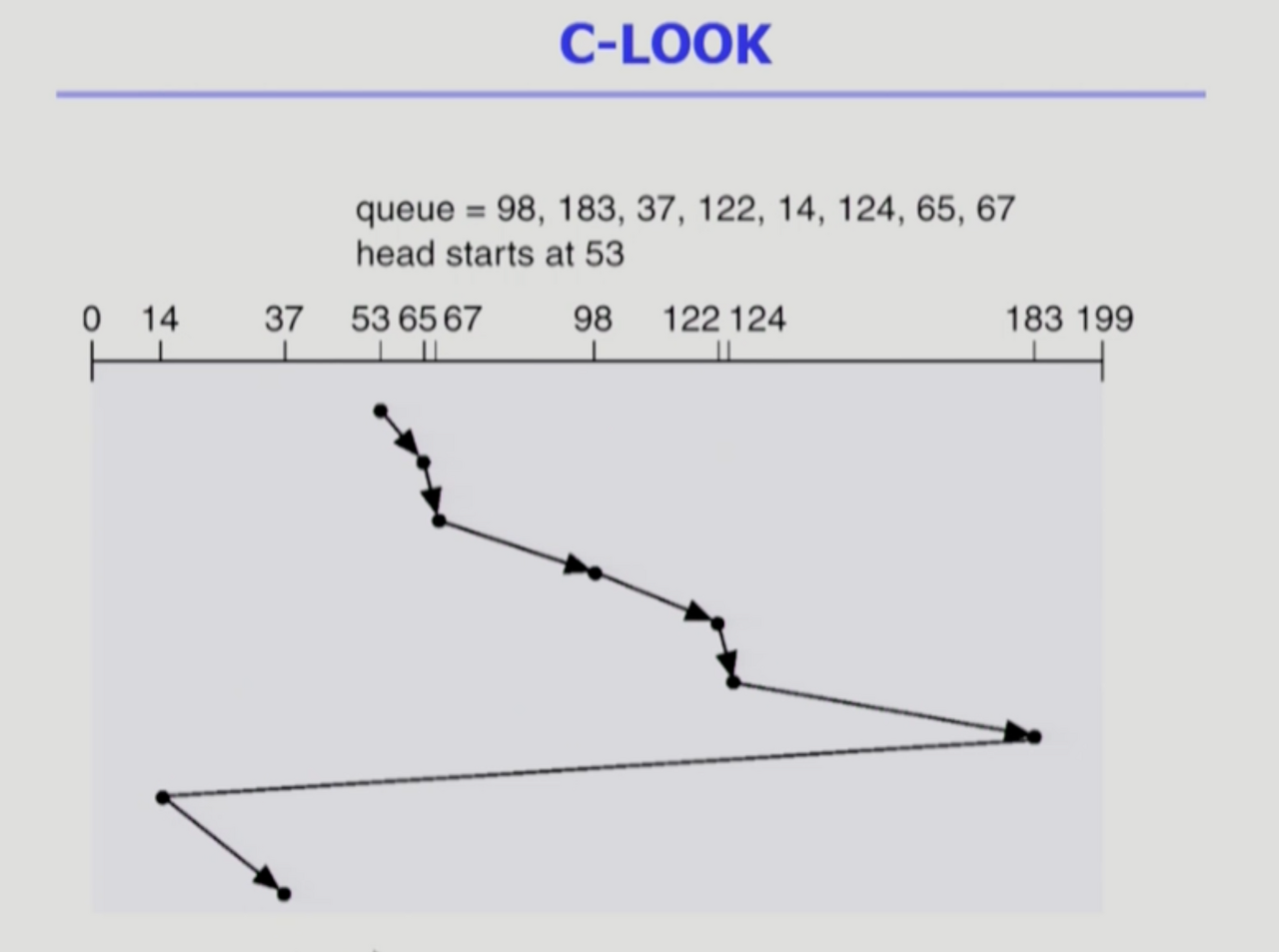

4.6. LOOK and C-LOOK

• SCAN과 C-SCAN의 비효율 개선; 해당 방향에 요청이 없어도 끝까지 이동하는 단점
• 해당 방향에 더 이상 요청이 없으면 끝까지 이동하지 않고 방향을 바꾼다.
• 위 그림을 보면 맨 끝까지 이동하지않고, 14, 183에서 방향을 전환한 것을 확인할 수 있다.

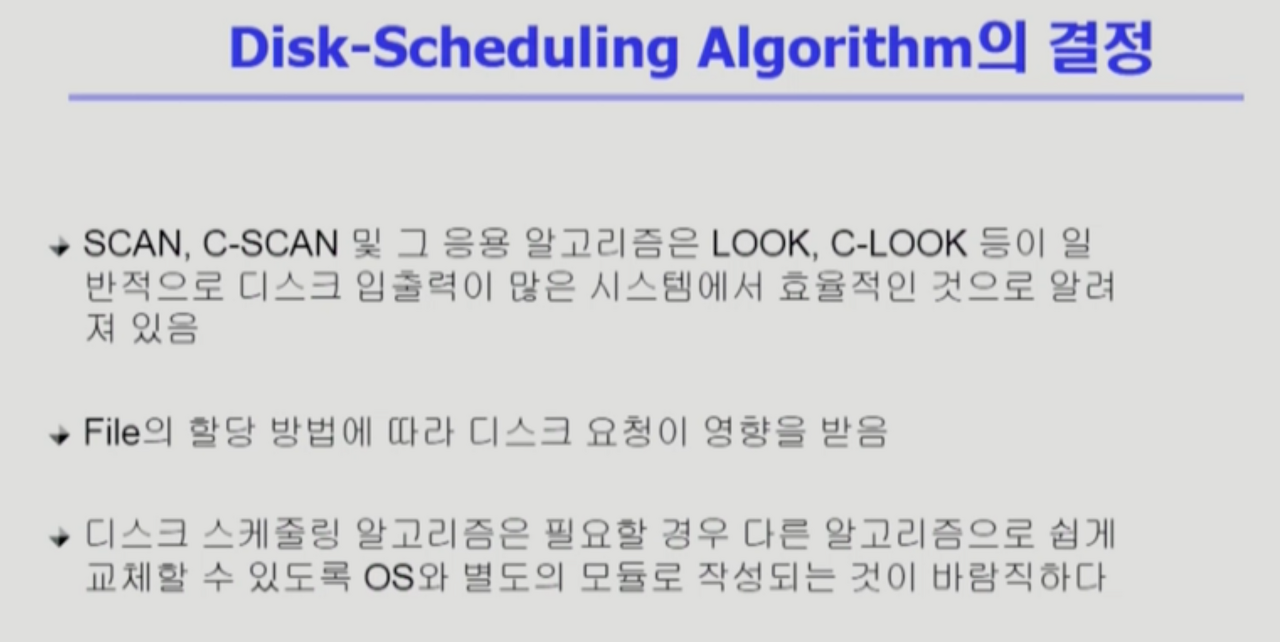

5. Disk-Scheduling Algorithm의 결정

• SCAN에 기반한 알고리즘들 주로 사용
• 파일 할당 방법도 디스크 스케줄링의 성능에 영향을 미친다. ex)연속할당을 하면 헤드의 이동이 줄어들고, 산발적 할당을 하면 반대이다.
• 현대 컴퓨터에서 디스크 스케줄링을 할 때 중요한 특징은 merge해서 한꺼번에 처리를 하는 것이다. 그때그때 처리하기보다 한꺼번에 묶어서 처리해서 디스크 I/O의 효율성을 높인다.

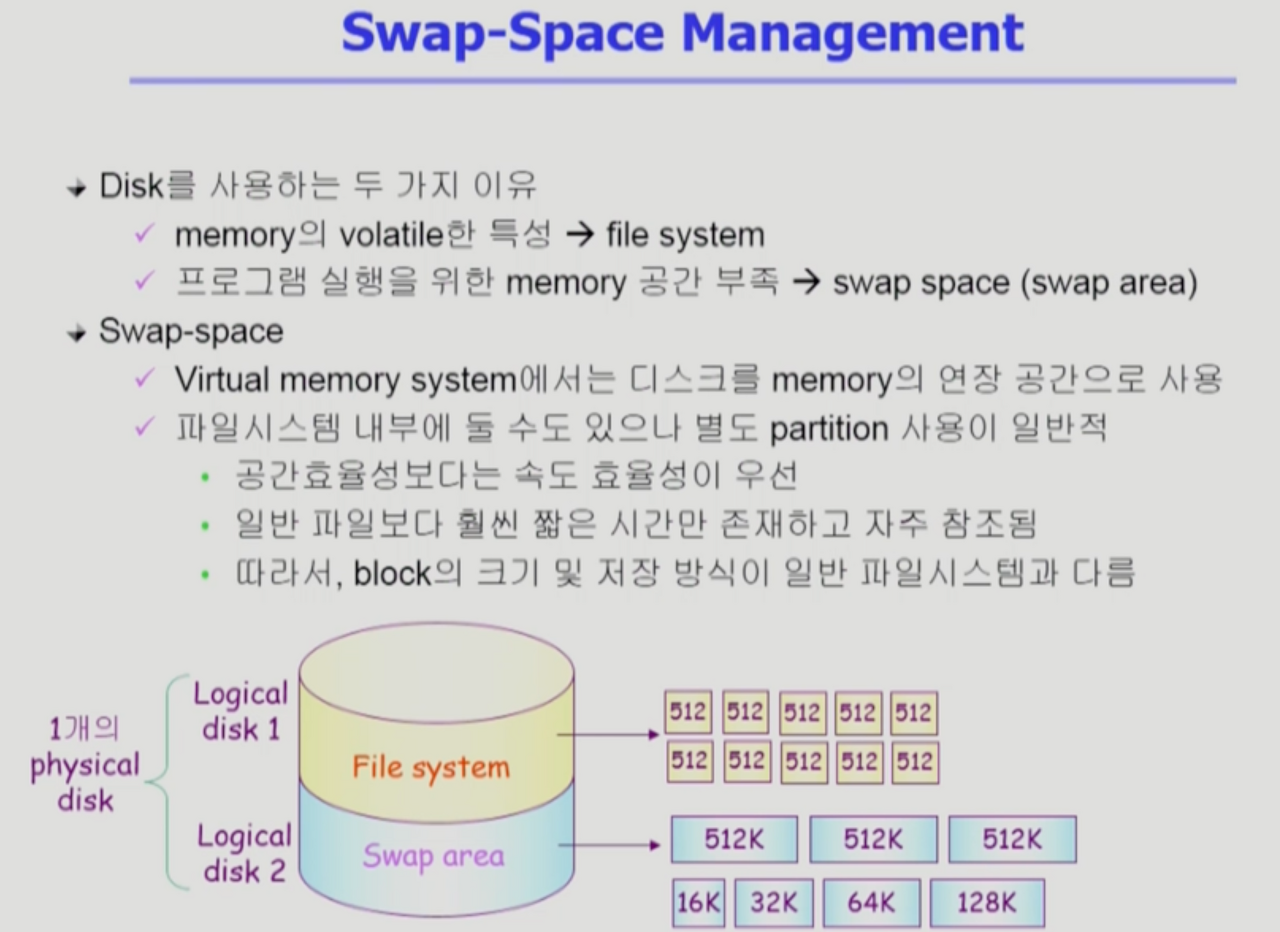

6. Swap-Space Management

6.1. Disk를 사용하는 두 가지 이유

• memory의 volatile한 특성 -> file system
  • 전원이 나가면 DRAM 메모리는 휘발 -> 파일시스템은 휘발하면 안됨
• 프로그램 실행을 위한 memory 공간 부족 -> swap space(area)
  • 더군다나 멀티프로그래밍 degree도 증가하는 추세

6.2. Swap-space

• 하드디스크에서는 어떻게 swap-space를 관리?
• 물리적 디스크를 파티셔닝해서 Logical disk를 만들 수 있다. 이것들은 운영체제가 독립적 디스크로 간주한다. 이것을 파일 시스템을 설치해서 사용할 수 있고, swap area로 사용도 가능하다.
  • 파일시스템은 기본적으로 512byte sector단위로 데이터를 저장. 연속할당, linked allocation, indexed allocation …
  • 유닉스나 FAT 파일시스템에서는 그런것들을 효율적으로 활용. 공간효율성 높임
  • swap area는 프로그램이 실행되는 동안 머무르던 프로세스의 주소공간들이 프로그램 끝나면 어짜피 사라진다. 물리적메모리의 연장공간으로 사용하는 개념이라 쫓겨날떄도 빠르게 디스크에 쓰고, 다시 올릴때도 빠르게 올려야한다. 속도 효율성을 우선으로 한다. seek time을 줄이기 위한 목적으로 큰 단위로 데이터를 올리고 내린다. 보통 512kb로 섹터의 1000배이다. 경우에 따라 16k~512k이기도 하다.

7. RAID

7.1. RAID?

• Redundant Array of Independent Disks (복수 배열 독립 디스크)
  • (특히 저렴한 디스크) 여러 개의 디스크를 묶어서 사용
• 여러 개 디스크를 어느 정도 중복저장할 것인가?

7.2. 사용 목적

7.2.1. 디스크 처리 속도 향상

• 여러 디스크에 block의 내용을 분산 저장
• 병렬적으로 읽어 옴(interleaving, striping)

7.2.2. 신뢰성(reliability) 향상

• 동일 정보를 여러 디스크에 중복 저장
  • 하나의 디스크가 고장(failure)시 다른 디스크에서 읽어옴(Mirroring, shadowing)
• 단순히 통째로 디스크를 중복 저장하는 경우도 있다.
• 단순한 중복 저장이 아니라 일부 디스크에 parity를 저장하여 공간의 효율성을 높일 수 있다. -> parity : 통째로 저장한 게 아닌 중복 저장의 정도를 대단히 낮게 하여 오류가 생겼는지 알아내고 복구할 수 있을 정도만의 중복저장을 하는 기법.
• ex 4개 중 3개의 데이터에 대해 해시함수를 저장한 Parity를 나머지 디스크에 저장해서 깨지면 확인
